Блок напорной гребенки

Блок напорной гребенки (БНГ, БГ) предназначен для распределения, измерения расхода и давления технологической воды, закачиваемой в нагнетательные скважины системы поддержания пластового давления (ППД).

sbyt@innvc.ru   +7(831) 215-86-77 Мы производители. Высокое качество по разумным ценам!

Условия эксплуатации блоков напорной гребенки

Блок гребенки предназначен для эксплуатации в макроклиматических районах с умеренным (У) и умеренно-холодным климатом (УХЛ), а также в районах с холодным климатом (ХЛ). Климатическое исполнение блока напорной гребенки выбирают в зависимости от района строительства, в соответствии с требованиями ГОСТ 15150-69.

Класс взрывоопасной зоны технологического блока – В1а. Блок аппаратурный устанавливается во взрывобезопасной зоне.

Состав блоков напорной гребенки нефти

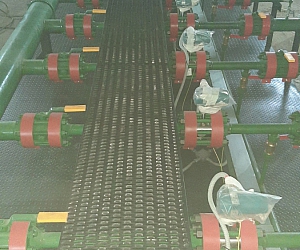

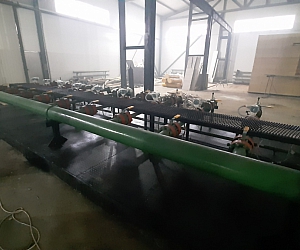

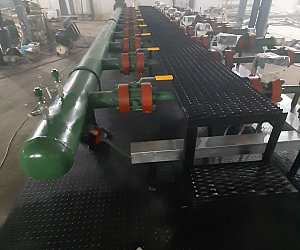

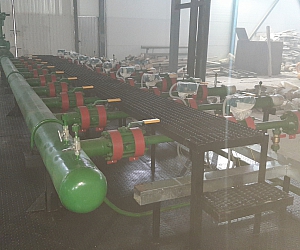

Блок гребенки состоит из двух блоков: технологического и аппаратурного. БГ выполнен в блочном исполнении. Оборудование блока находится в теплоизолированном помещении. Блок-боксы выполнены на сварном основании (материал основания – стальной профиль) с ограждением.

Технологический блок включает:

• напорный (общий) коллектор;
• напорные водоводы;
• система дренажа с дренажным коллектором;
• запорно-регулирующая арматура коллектора, водоводов и дренажа;
• датчики и сигнализаторы автоматики (на коллекторе и водоводах);
• система вентиляции и освещения.
