Система (Блок) измерения количества и качества нефти (СИКН) и система измерения количества и качества сырой нефти (СИКНС) предназначены для:

• измерения массы ( объема) нефти и нефтепродуктов методом прямых или косвенных динамических измерений;
• измерения технологических и качественных параметров нефти и нефтепродуктов (плотность, вязкость, влагосодержание, давление, температура);
• отображения (индикации), обработки и регистрации результатов измерений.

СОСТАВ СИСТЕМЫ ИЗМЕРЕНИЯ КОЛИЧЕСТВА И КАЧЕСТВА НЕФТИ (СИКН)

В общем случае Система измерения количества и качества нефти (СИКН) состоит из технологической части и системы сбора и обработки информации.

Основной состав технологической части:

• блок фильтров (БФ);
• блок измерительных линий (БИЛ);
• блок измерения качества нефти (БИК);
• блок поверочной установки (БПУ);
• система обработки информации (СОИ).

В состав технологической части могут входить также:

• узел регулирования расхода и давления;
• узел подключения передвижной;
• технологические и дренажные трубопроводы.

ВАРИАНТЫ ИСПОЛНЕНИЯ СИСТЕМЫ ИЗМЕРЕНИЯ КОЛИЧЕСТВА И КАЧЕСТВА НЕФТИ (СИКН)

По требованию Заказчика СИКН может быть:

• открытого исполнения – основой является рамочная конструкция для установки на открытой площадке либо в помещении;

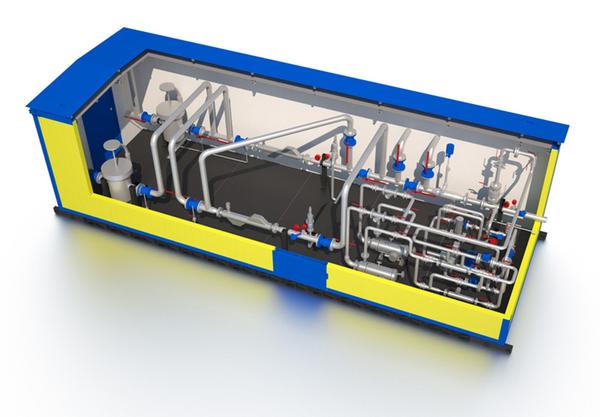

• закрытого исполнения – оборудование размещается в блок-боксе, который имеет сварной металлический каркас с теплоизоляцией.

Блок фильтров (БФ) служит для очистки от механических примесей и предотвращения засорения рабочих узлов. В состав блока входит два фильтра (рабочий и резервный) с быстросъемной крышкой, входной и выходной коллекторы, запорная арматура, датчики дифференциального давления и манометры.
